照明連動式出退表示システムの紹介です。
オフィスや事務所などにある会議室や役員室の照明をON/OFFすることで、制御部を中継して、液晶モニタに状況を表示します。
![](https://www.singsys.jp/wp-content/uploads/2023/09/new_product03_photo01.jpg)

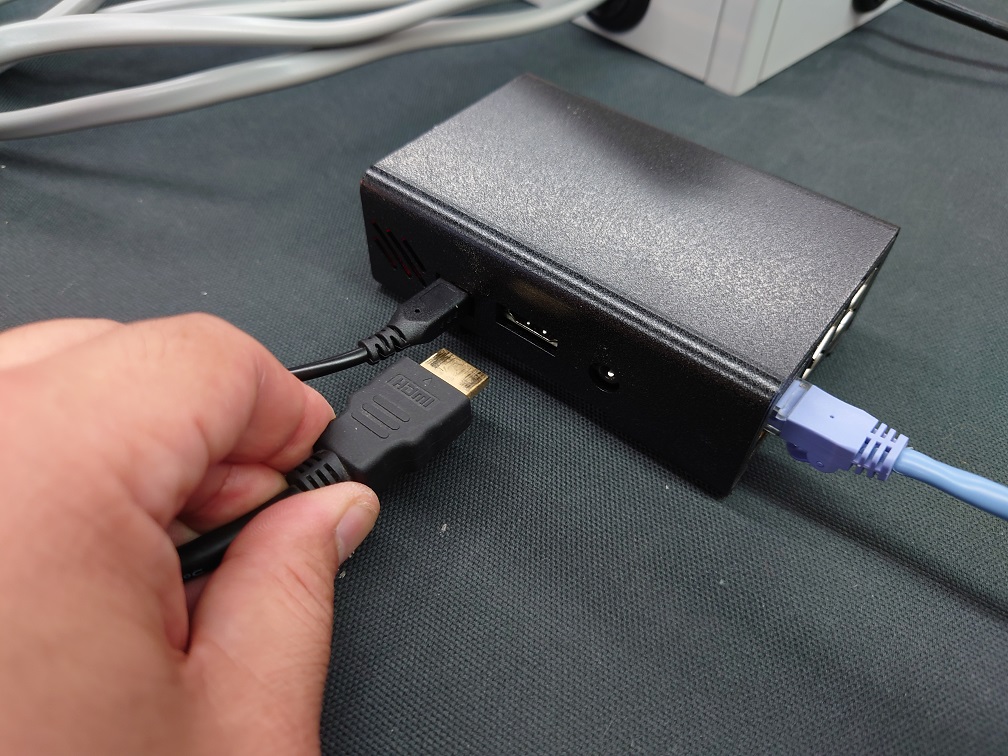

液晶モニタの裏側に表示コントローラを設置します。電源・LAN・HDMIを接続することで使用出来ます。
![](https://www.singsys.jp/wp-content/uploads/2023/09/new_product03_photo02.jpg)

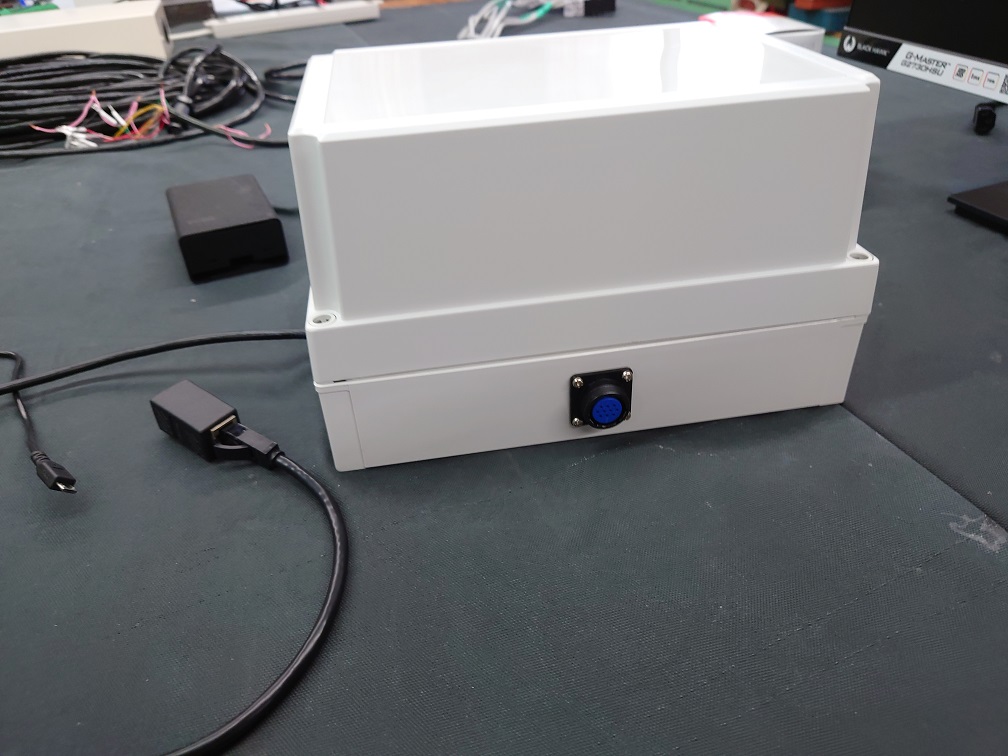

制御部に専用ケーブルを接続するレセプタクルを設けることも可能です。
![](https://www.singsys.jp/wp-content/uploads/2023/09/new_product03_photo03.jpg)

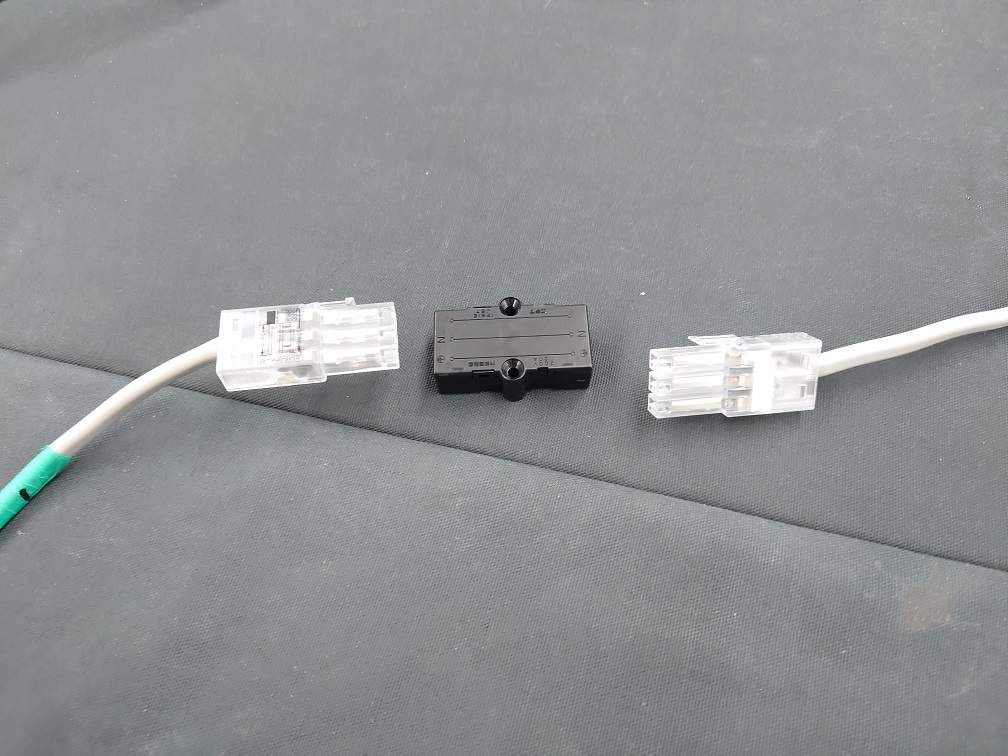

既設の照明に使用している商用100V電源を制御部と容易に接続するためのプラグジョイントコネクタも用意します。
![](https://www.singsys.jp/wp-content/uploads/2023/09/new_product03_photo04.jpg)

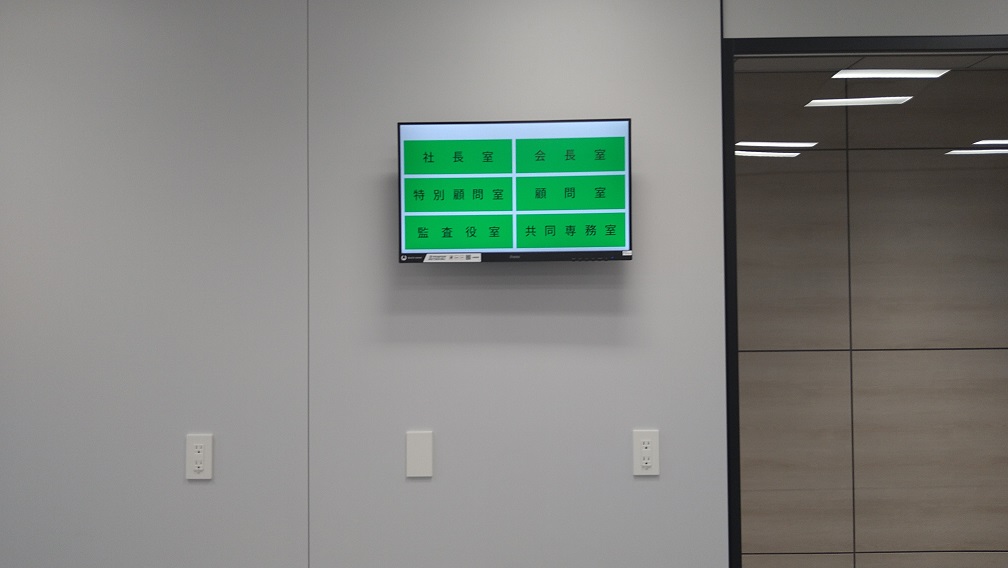

設置例の一例です。
![](https://www.singsys.jp/wp-content/uploads/2023/09/new_product03_photo05.jpg)

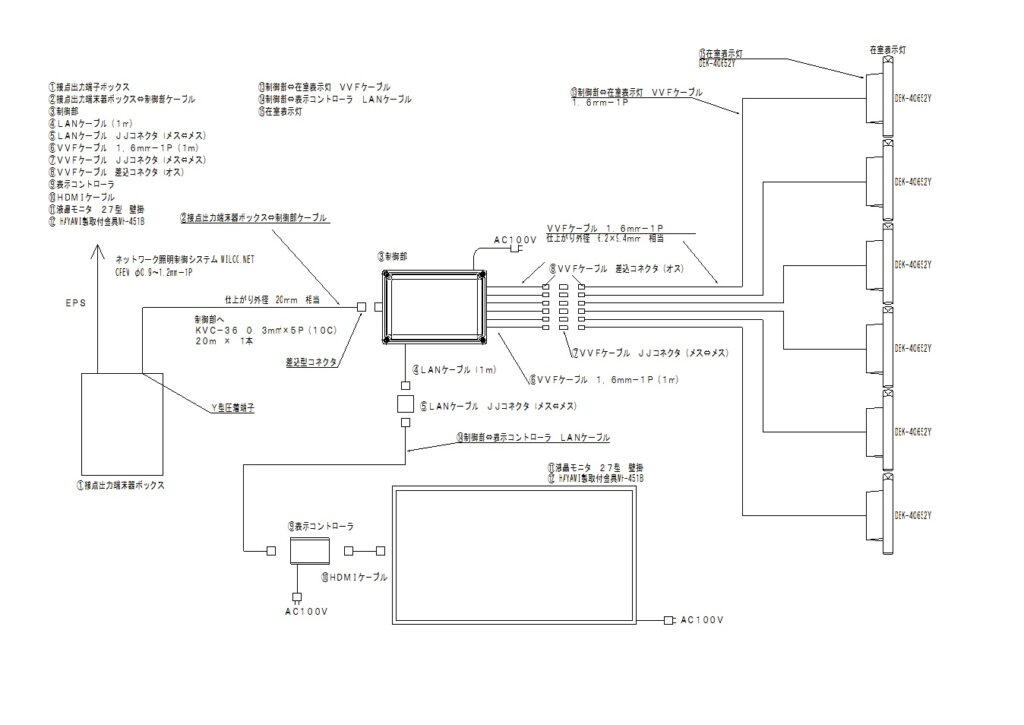

本件のシステム構成です。お客様のご要望に合わせて、設計いたします。
![](https://www.singsys.jp/wp-content/uploads/2023/09/new_product03_photo06-1024x725.jpg)
